碳鋼螺旋管偽劣辨別

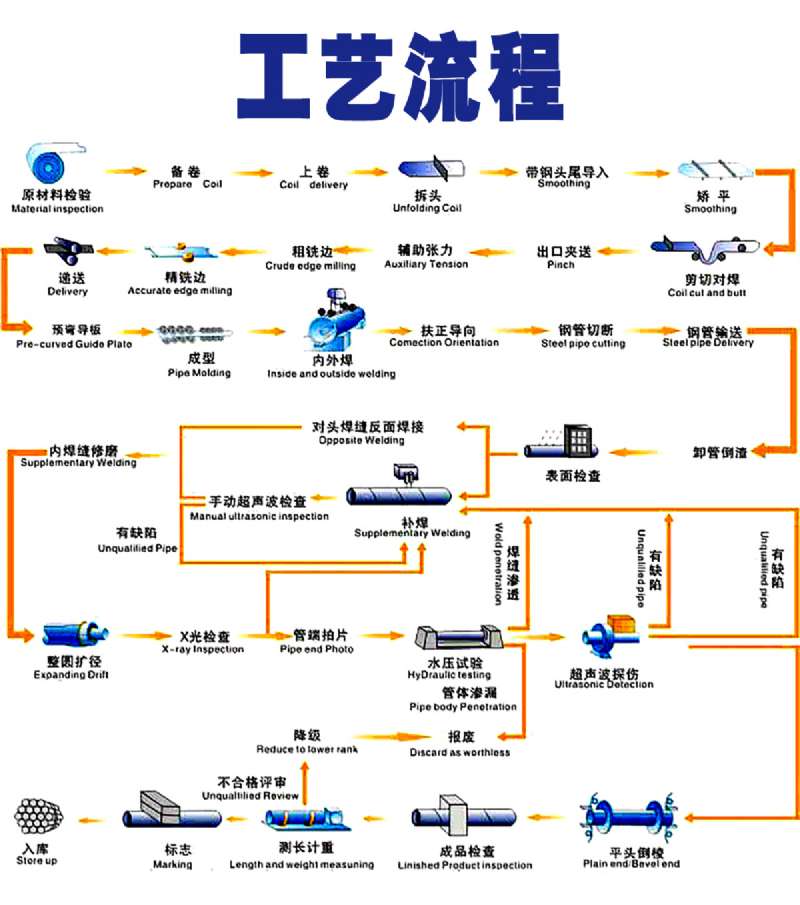

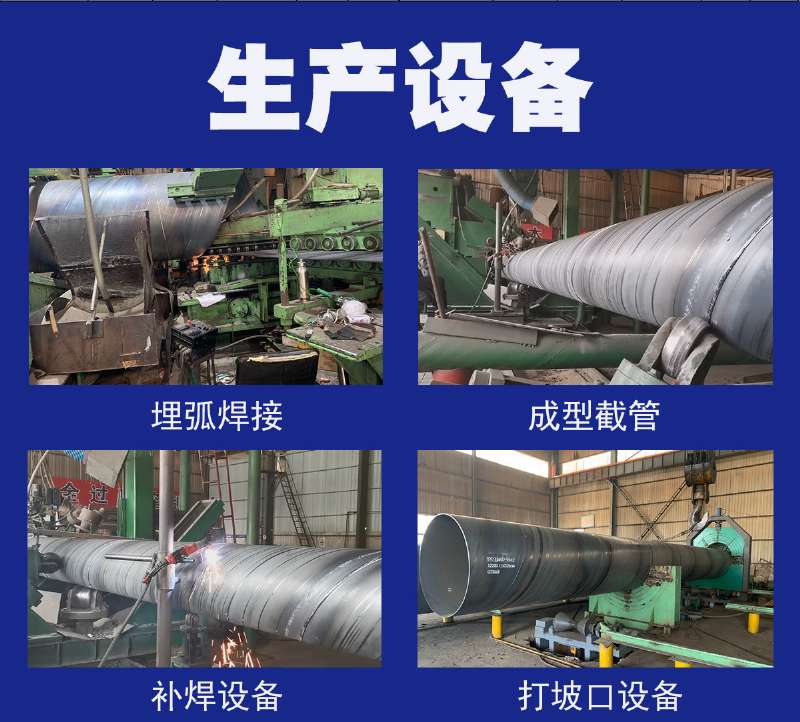

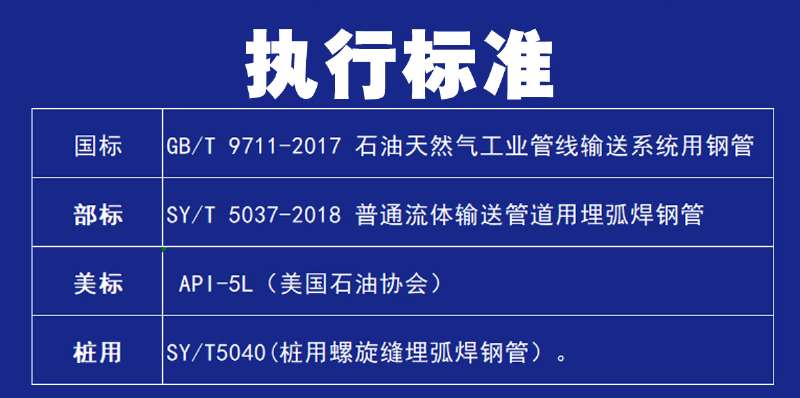

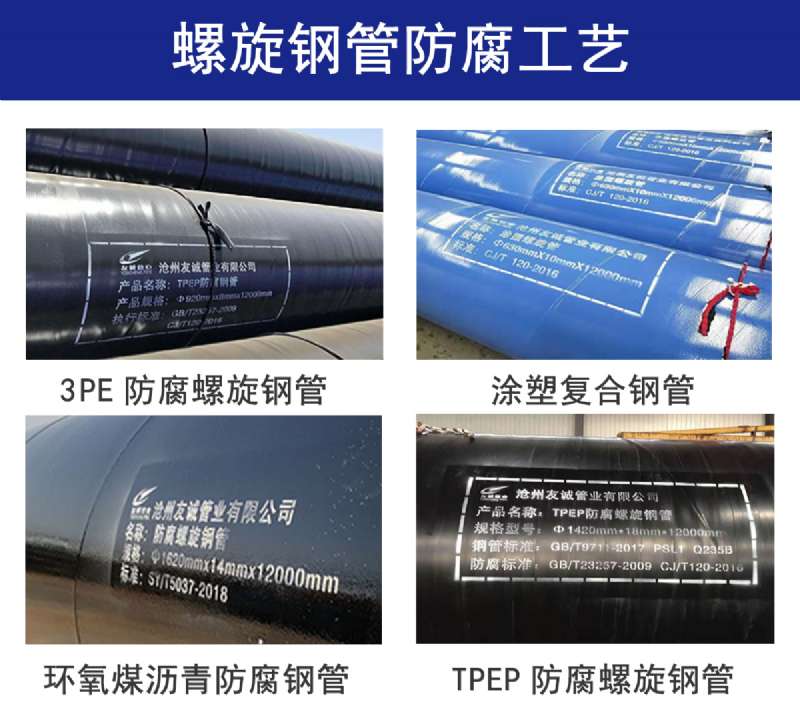

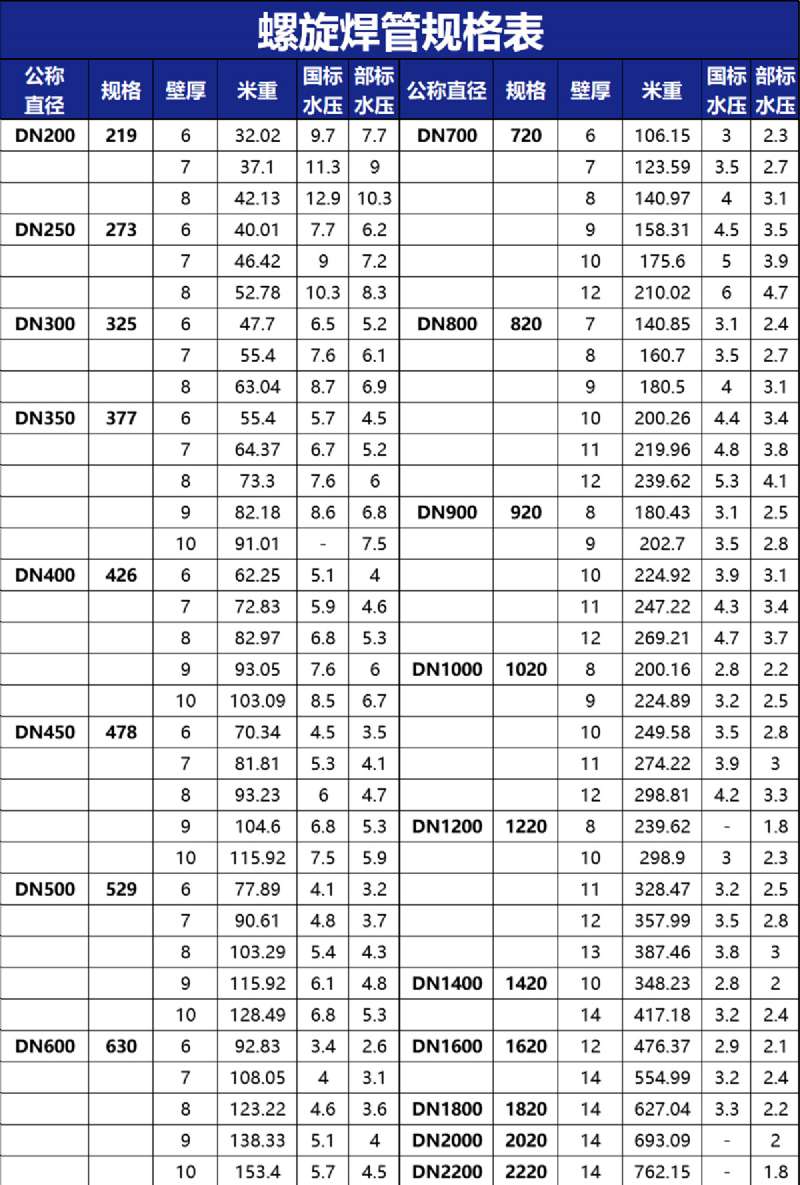

  碳鋼螺旋管將帶鋼送入焊管機(jī)組，經(jīng)多道軋輥滾壓，帶鋼逐漸卷起，形成有開口間隙的圓形管坯，調(diào)整擠壓輥的壓下量，使焊縫間隙控制在1~3mm，并使焊口兩端齊平。1.如間隙過(guò)大，則造成鄰近效應(yīng)減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。 2.如間隙過(guò)小則造成鄰近效應(yīng)增大，焊接熱量過(guò)大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。 將管坯的兩個(gè)邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶粒互相滲透、結(jié)晶，*終形成牢固的焊縫。螺旋鋼管若擠壓力過(guò)小，形成共同晶體的數(shù)量就小，焊縫金屬?gòu)?qiáng)度下降，受力后會(huì)產(chǎn)生開裂;如果擠壓力過(guò)大，將會(huì)使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強(qiáng)度，而且會(huì)產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。雙面埋弧焊螺旋鋼管主要工藝特點(diǎn)：a. 成型過(guò)程中,鋼板變形均勻,殘余應(yīng)力小,表面不產(chǎn)生劃傷。加工的螺旋鋼管在直徑和壁厚的尺寸規(guī)格范圍上有更大的靈活性,尤其在生產(chǎn)高鋼級(jí)厚壁管,特別是中小口徑厚壁管方面具有其他工藝無(wú)法比擬的優(yōu)勢(shì), 可滿足用戶在螺旋鋼管規(guī)格方面更多的要求。b. 采用先進(jìn)的雙面埋弧焊的工藝，可在*位置實(shí)現(xiàn)焊接，不易出現(xiàn)錯(cuò)邊、焊偏和未焊透等缺陷,容易控制焊接質(zhì)量。c. 對(duì)鋼管進(jìn)行100%的質(zhì)量檢查,使鋼管生產(chǎn)的全過(guò)程均在有效的檢測(cè)、監(jiān)控之下，有效地保證了產(chǎn)品質(zhì)量。d. 整條生產(chǎn)線的全部設(shè)備具備與計(jì)算機(jī)數(shù)據(jù)采集系統(tǒng)聯(lián)網(wǎng)的功能,實(shí)現(xiàn)數(shù)據(jù)即時(shí)傳輸,由中央控制室對(duì)生產(chǎn)過(guò)程中的技術(shù)參數(shù)。
