Q345B螺旋管產(chǎn)品耐用

來源: 原創(chuàng) 發(fā)布時間: 2020.09.22

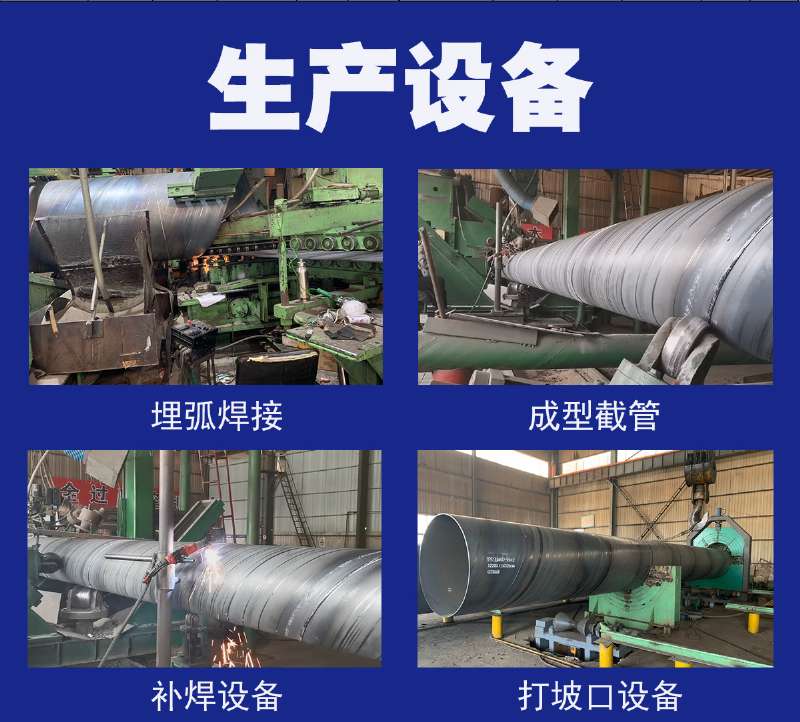

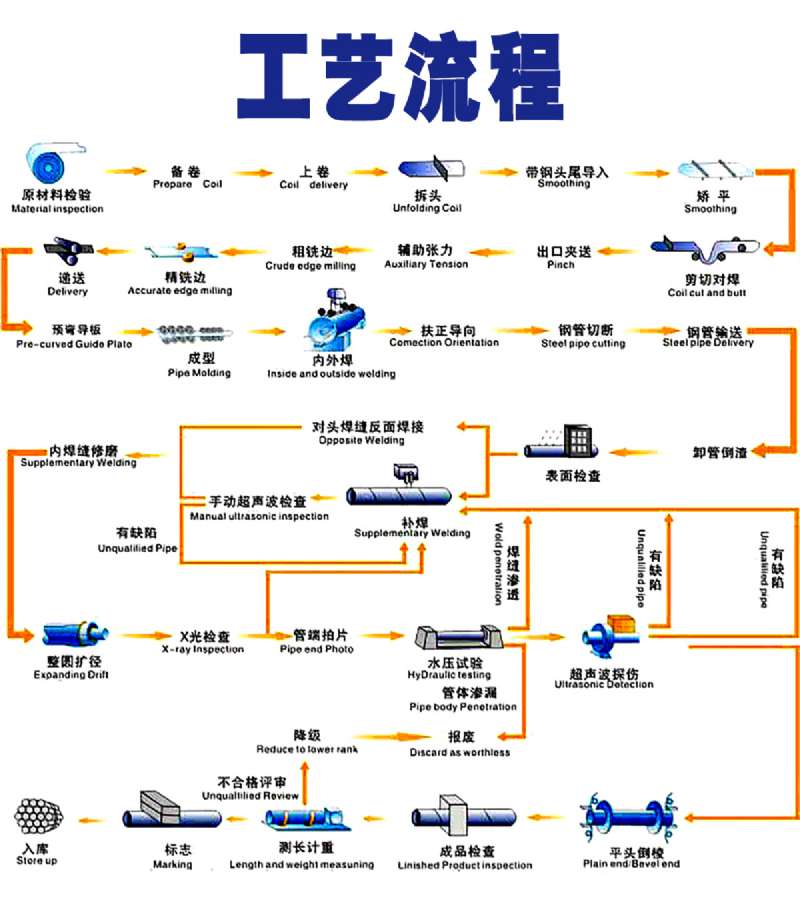

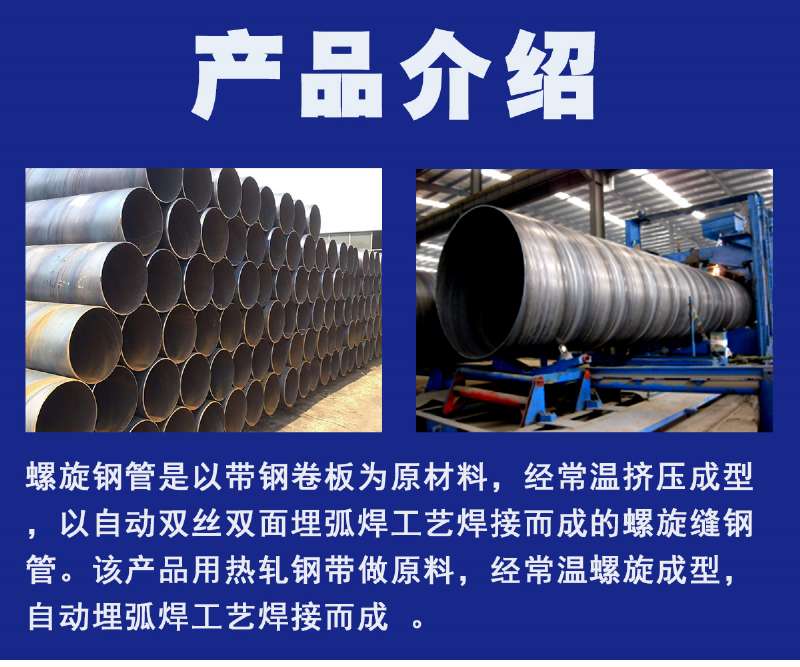

Q345B螺旋管生產(chǎn)中，成型的穩(wěn)定與焊接質(zhì)量的關(guān)系非常密切，只有提高了成型的質(zhì)量，焊接質(zhì)量才有充分的保證。螺旋鋼管成型縫間隙的大小與變化在焊接中，要保證螺旋鋼管的焊縫良好的外觀成型，一定的熔深，就要求鋼板的對縫間隙要均勻一致，同時，根據(jù)不同的對縫間隙，要采用不同的焊接規(guī)范。在螺旋鋼管中，由于鋼帶的月牙彎、“s”彎，造成成型縫間隙的不均勻性，這就給焊接帶來困難，造成焊縫熔深的不穩(wěn)定，同時也造成焊縫余高的變化，成型縫偏松時，焊縫熔深大，余高降低；成型縫偏緊時，焊縫熔深小，余高增加，所以在焊接過程中，解決此問題的辦法是：成型縫松時，減小焊接規(guī)范，成型縫緊時，加大焊接規(guī)范。但是，成型縫的間隙是在不斷變化的，靠人工肉眼觀察手動調(diào)節(jié)成型縫間隙的操作中，小的變化根本無法準(zhǔn)確的監(jiān)制，所以也就無法實現(xiàn)控制，只有變化到一定程度手動調(diào)節(jié)才能起作用，這在螺旋鋼管內(nèi)焊背面的發(fā)紅程度上表現(xiàn)的非常清楚，縫松時，紅線亮，嚴(yán)重時造成漏弧，甚至燒穿；縫緊時，紅線暗，螺旋鋼管焊縫的外觀表現(xiàn)為高低不平，寬窄不一，嚴(yán)重時，焊縫中間出現(xiàn)凹坑。螺旋焊管作為一種在國民經(jīng)濟(jì)建設(shè)中的管材，其使用壽命應(yīng)看其所在工程防腐處理，具例子說明一下，像城市供熱管網(wǎng)，保溫前以形成高速噴射束將噴料高速噴射到需要處理的工件表面，使工件表面的外表面的外表或形狀發(fā)生變化由于對工件表面的沖擊和切削作用，使工件的表面獲得一定的清潔度和不同的粗糙度，使工件表面的機(jī)械性能得到改善，因此提高了工件的抗疲勞性，增加了它和涂層之間的附著力，延長了涂膜的耐久性，這樣鋼管內(nèi)壁的除銹工作很完美，所以你這種防腐處理*少要保證鋼管外壁二十年不腐蝕。

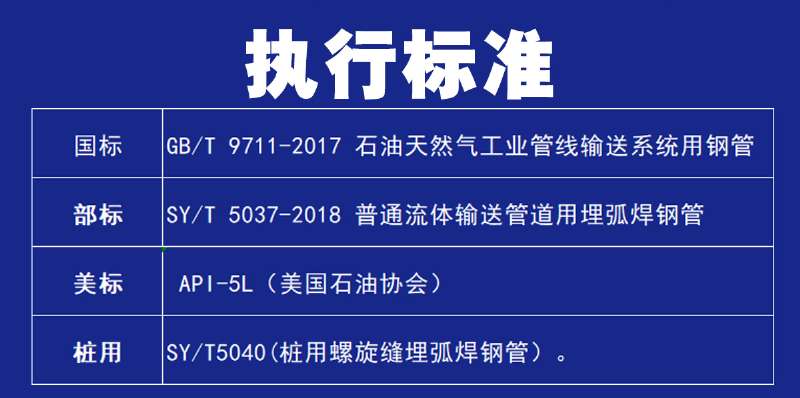

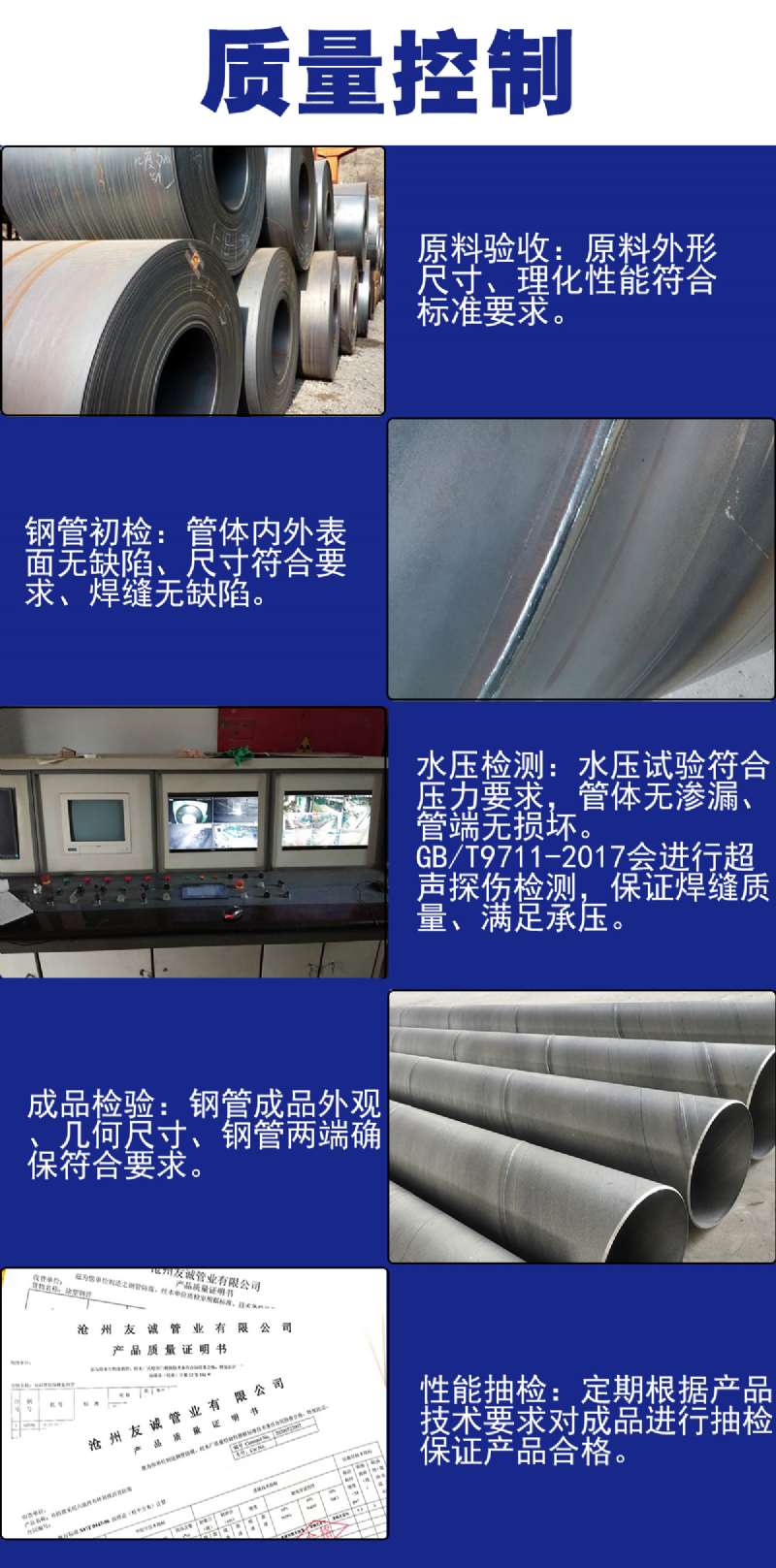

Q345B螺旋管質(zhì)量檢測應(yīng)符合：

1、從表面上判斷，也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續(xù)簡便而又應(yīng)用廣泛的檢驗方法，是成品檢驗的一個重要內(nèi)容，主要是發(fā)現(xiàn)焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標(biāo)準(zhǔn)樣板、量規(guī)和放大鏡等工具進(jìn)行檢驗。若焊縫表面出現(xiàn)缺陷，焊縫內(nèi)部便有存在缺陷的可能。
2、物理方法的檢驗：物理的檢驗方法是利用一些物理現(xiàn)象進(jìn)行測定或檢驗的方法。材料或工件內(nèi)部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。
3、受壓容器的強(qiáng)度檢驗：受壓容器，除進(jìn)行密封性試驗外，還要進(jìn)行強(qiáng)度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和速，同時試驗后的產(chǎn)品不用排水處理，對于排水困難的產(chǎn)品尤為適用。但試驗的危險性比水壓試驗大。進(jìn)行試驗時，必須遵守相應(yīng)的安全技術(shù)措施，以防試驗過程中發(fā)生事故。
4、致密性檢驗：貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發(fā)現(xiàn)。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。

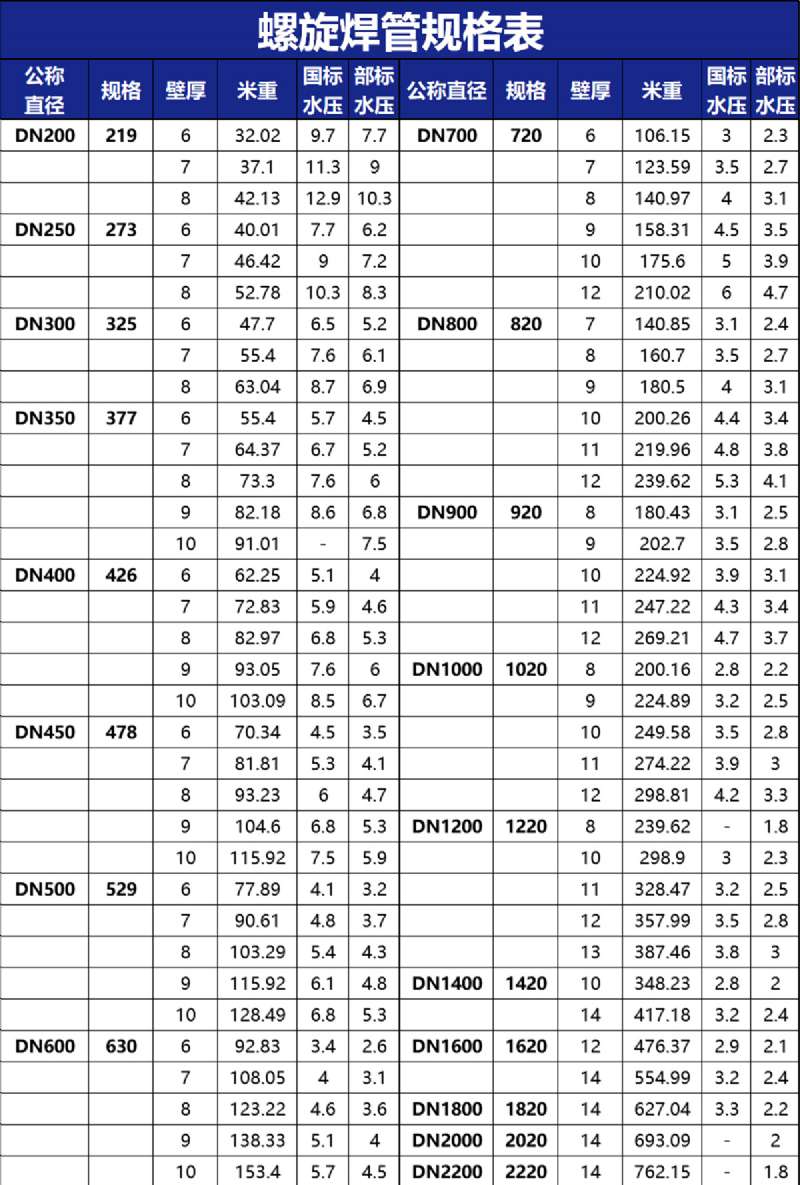

5、靜水試驗每根鋼管應(yīng)做靜水壓試驗而無滲漏現(xiàn)象，試驗壓力按下試計算 P=2ST/D 式中S—靜水壓試驗的試驗應(yīng)力Mpa，靜水試驗的試驗應(yīng)力按相應(yīng)鋼帶標(biāo)準(zhǔn)規(guī)定屈服度*小值（Q235為235Mpa）的60%選取。穩(wěn)壓時間：D<508試驗壓力保持時間不少于5秒； D≥508試驗壓力保持時間不少于10秒 4 無損檢測鋼管的補(bǔ)焊焊縫、鋼帶對頭焊縫及環(huán)向縫應(yīng)進(jìn)行X射線或超聲波檢驗。對于可燃普通流體輸送用的鋼向的螺旋焊縫應(yīng)進(jìn)行100%SX射線或超聲波檢驗，對用于水、污水、空氣、采暖蒸汽等普通流體輸送用的鋼管的螺旋焊縫應(yīng)進(jìn)行X射線或超聲波檢驗抽查（20%）。
