自來水用螺旋鋼管

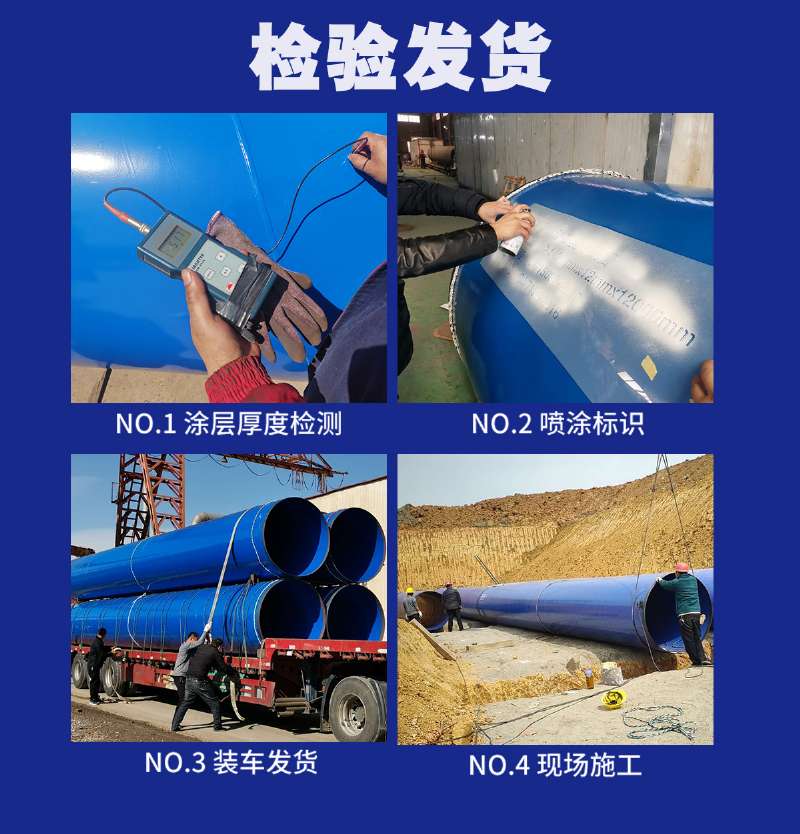

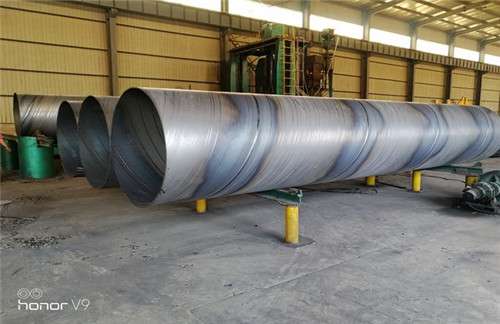

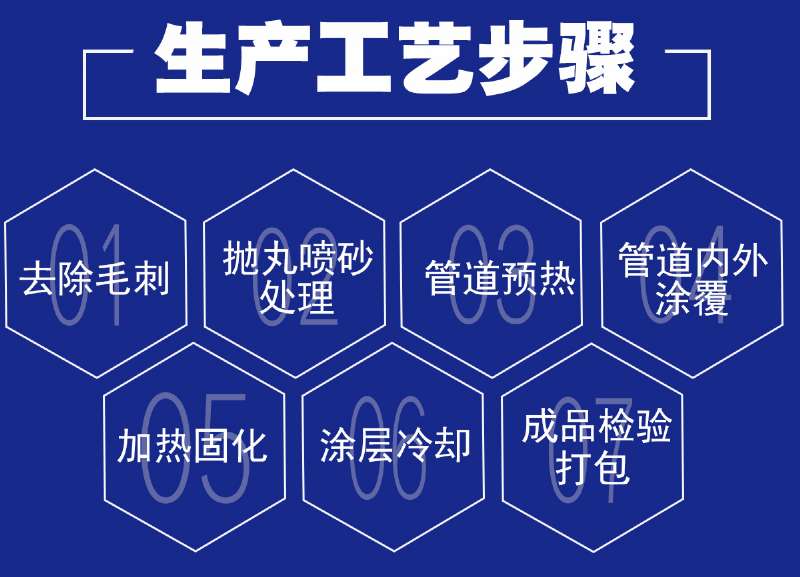

  自來水用螺旋鋼管是以帶鋼卷板為原材料,經(jīng)常溫?cái)D壓成型,以自動(dòng)雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管.主要生產(chǎn)流程如下：原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過嚴(yán)格的理化檢驗(yàn)。）帶鋼頭尾對(duì)接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動(dòng)埋弧焊補(bǔ)焊。成型前，帶鋼經(jīng)過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。采用電接點(diǎn)壓力表控制輸送機(jī)兩邊壓下油缸的壓力，確保了帶鋼的平穩(wěn)輸送。采用外控或內(nèi)控輥式成型。采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯(cuò)邊量和焊縫間隙都得到嚴(yán)格的控制。內(nèi)焊和外焊均采用美國(guó)林肯電焊機(jī)進(jìn)行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接規(guī)范。焊完的焊縫均經(jīng)過在線連續(xù)超聲波自動(dòng)傷儀檢查，保證了100%的螺旋焊縫的無損檢測(cè)覆蓋率。

  螺旋鋼管熱處理狀況：一.低溫回火(150-250度)低溫回火所得組織為回火馬氏體。其目的是在保持淬火鋼的高硬度和高耐磨性的前提下，降低其淬火內(nèi)應(yīng)力和脆性，以免使用時(shí)崩裂或過早損壞。它主要用于各種高碳的切削刃具，量具，GB/T9711.1管線鋼管，滾動(dòng)軸承以及滲碳件等，回火后硬度一般為HRC58-64。二.中溫回火(250-500度)中溫回火所得組織為回火屈氏體。其目的是獲得高的屈服強(qiáng)度，彈性極限和較高的韌性。因此，它主要用于各種GB/T9711.1管線鋼管和熱作模具的處理，回火后硬度一般為HRC35-50。三.高溫回火(500-650度)高溫回火所得組織為回火索氏體。習(xí)慣上將淬火加高溫回火相結(jié)合的熱處理稱為調(diào)質(zhì)處理，其目的是獲得強(qiáng)度，硬度和塑性，韌性都較好的綜合機(jī)械性能。因此，廣泛用于汽車，GB/T9711.1管線鋼管，機(jī)床等的重要結(jié)構(gòu)零件，如連桿，螺栓，齒輪及軸類�；鼗鸷笥捕纫话銥镠B200-330。
