給水用涂塑鋼管

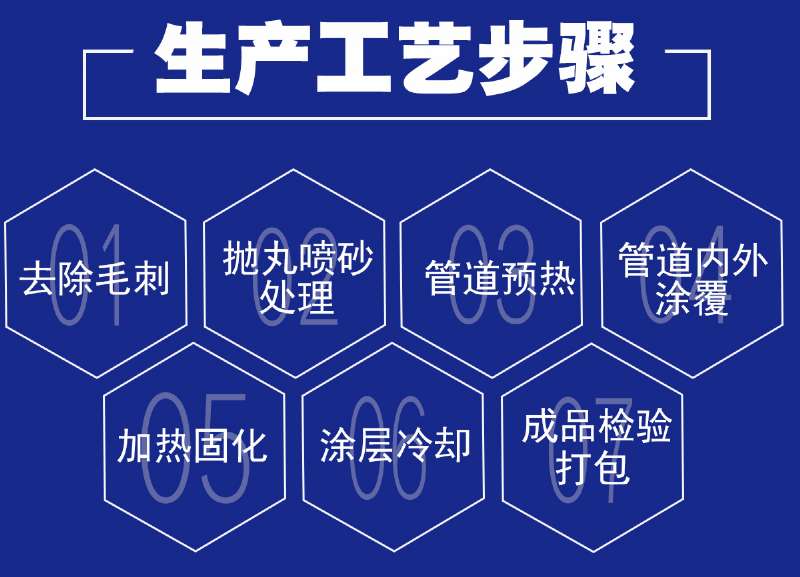

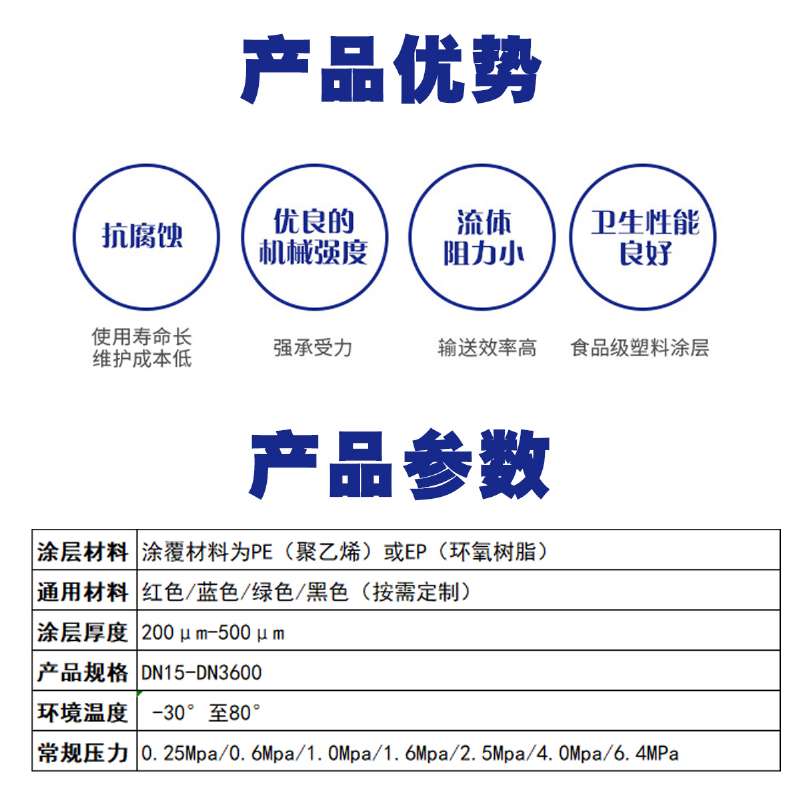

   給水用涂塑鋼管對塑料粉末涂料性能的要求 涂塑鋼管因其主要用于防腐蝕方面，因而對塑料粉末涂料的性能要求主要有以下幾點（1）塑料粉末成膜后的防腐蝕能力要強。根據所輸送腐蝕介質的濃度、溫度和腐蝕程度，要求所涂塑膜必須具有極強的耐腐蝕性能。若所輸送的介質是氣體，那么，若輸送液體，則應能耐各種濃度的酸、堿、鹽類溶液（強氧化性濃酸，但濃硫酸、濃硝酸、鉻酸除外）及各種溶劑的腐蝕。2）塑料粉末成膜后對鋼管基材有較強的附著力。塑膜的附著力與涂塑鋼管的使用壽命之間有著密切的因果關系。  環(huán)氧樹脂粉末涂料對鋼管基體的附著力較強，甚至可以作為粘結劑使用；但其塑膜韌性較差，因而涂層不能太厚，一般應控制在0.5～0.8mm。聚乙烯粉末涂料的厚膜性好，甚至可以涂3～5mm厚；但聚乙烯涂層的附著力差，因此需要在聚乙烯塑料粉末涂料中添加一定量的改性劑，以提高其附著力。同時，對鋼管表面進行噴丸處理，使鋼管表面形成粗糙度為40～60μm的凹凸不平面和細小毛刺，以擴大塑膜與鋼管基體的接觸面積，增加機械附著力（4）涂塑鋼管的使用環(huán)境惡劣，因此必須要求所涂的塑膜不僅要有較強的抗腐蝕能力，還必須具備抵御大氣、土壤、陽光的侵蝕，即要有防紫外線輻射和由于風化而使塑膜變質老化的能力（5）涂塑鋼管的塑膜，必須有一定的機械強度和柔韌性。由于是用來輸送流體，因此要求涂塑鋼管的塑膜光潔度高，耐磨性能好，不與輸送的介質有任何化學反應和溶脹.一般說來，塑料的機械性能會隨著溫度的升高而降低，因此各種塑料涂層一般都有一個使用溫度上限，超過這個上限，塑膜的性能將會顯著變差，甚至失去防腐蝕性能，堵塞管道。這一點必須引起高度重視。（6）所涂塑膜必須要有一定的使用壽命，不能因為耐環(huán)境應力裂化性能太低，而使塑膜在使用期內受力較小的情況下發(fā)生破裂，造成涂塑鋼管防腐蝕性能的破壞，影響管道使用壽命。（7）塑料粉末添加劑中不應有吸濕性大的材料，否則涂塑時容易發(fā)生氣孔
