新聞詳情
友誠管業(yè)，打造鋼管行業(yè)知名品牌
全國服務(wù)熱線
三層PE防腐螺旋管性能檢測(cè)
來源: 友誠管業(yè)
發(fā)布時(shí)間: 2020.11.25

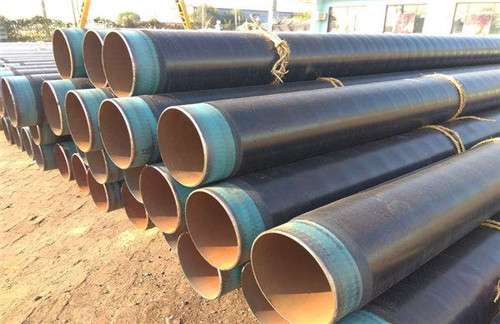

3PE防腐鋼管加工方式一般分纏繞式和圓模包覆式兩種。三層結(jié)構(gòu)聚乙烯防腐層（3PE）綜合了熔結(jié)環(huán)氧粉末涂層和擠壓聚乙烯兩種防腐層的優(yōu)良性質(zhì)，將熔結(jié)環(huán)氧粉末涂層的界面特性和耐化學(xué)特性，與擠壓聚乙烯防腐層的機(jī)械保護(hù)特性等優(yōu)點(diǎn)結(jié)合起來，從而顯著改善了各自的性能。因此作為埋地管線的外防護(hù)層是非常優(yōu)越的。據(jù)有關(guān)資料介紹，三層PE可使埋地管道的壽命達(dá)到50年，目前，在國際上被認(rèn)為是先進(jìn)的管道外防腐技術(shù)。在我國，三層PE已率先在石油天然氣系統(tǒng)得到應(yīng)用。我國已建成的陜京天然氣管道及庫鄯輸油管道，最近國家重點(diǎn)工程西氣東輸近4000公里管道均采用了三層PE外防腐涂層。在天津市，陜氣進(jìn)津67公里高壓管道、外環(huán)線30公里高壓天然氣管道、陜京線地下儲(chǔ)氣庫122公里管線也是采用的三層PE。
3PE防腐性能檢測(cè)，得出如下結(jié)論：
（1） 目前國內(nèi)外防腐層應(yīng)用效果評(píng)價(jià)很好，對(duì)其使用中產(chǎn)生的缺陷報(bào)道的很少。報(bào)道的主要缺點(diǎn)有露點(diǎn)、剝離、陰極剝離、陰極保護(hù)屏蔽、剝離防腐層膜下腐蝕等，而且大部分有關(guān)缺陷的報(bào)道還停留在理論推測(cè)階段，如資料中提到陰極保護(hù)屏蔽的問題，到目前還沒有關(guān)于防腐層實(shí)際運(yùn)作中出現(xiàn)陰極保護(hù)屏蔽的實(shí)例報(bào)道。經(jīng)過多年的實(shí)踐表明，隨著使用年限的增加，出現(xiàn)缺陷最少的涂層系統(tǒng)是FBE/擠壓聚乙烯3層結(jié)構(gòu)防腐系統(tǒng)。（2） 通過對(duì)歐洲聚乙烯防腐層30年應(yīng)用史的回顧，雖然理論上剝離防腐層下會(huì)發(fā)生腐蝕或應(yīng)力腐蝕開裂，但目前還沒有發(fā)生剝離防腐層下出現(xiàn)膜下腐蝕或應(yīng)力開裂的案例。在德國曼內(nèi)斯曼研究所，曾經(jīng)進(jìn)行了長(zhǎng)期的腐蝕實(shí)驗(yàn)室實(shí)驗(yàn)，以模擬防腐層應(yīng)用效果。腐蝕實(shí)驗(yàn)環(huán)境有土壤、水、試驗(yàn)主要檢查應(yīng)力腐蝕開裂問題，其實(shí)驗(yàn)防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有NaHCO3的沙土環(huán)境，溫度70℃，管地電位-430~-460mV，鋼管表面以不同方式預(yù)處理，所有鋼管均帶壓循環(huán)。實(shí)驗(yàn)結(jié)束，防腐層缺陷周圍或多或少都有剝離，但剝離區(qū)為發(fā)現(xiàn)腐蝕。表面無氧氣化皮的鋼管為出現(xiàn)應(yīng)力開裂，有氧化皮的鋼管出現(xiàn)了開裂，裂紋最大深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，徹底的表面處理是防止應(yīng)力開裂的有效手段。
（3） 陜京管道2003年開挖763m長(zhǎng)管段，3PE防腐層共有破損點(diǎn)四個(gè)。油破損點(diǎn)的缺陷形式可以看出，防腐層的破損均是由硬物劃傷所致。對(duì)3PE直管和冷彎管3個(gè)探坑檢查，共檢測(cè)17出剝離強(qiáng)度，其中5處剝離強(qiáng)度值低于70N/ cm，最小剝離強(qiáng)度120N/cm,最大剝離強(qiáng)度200 N/cm。產(chǎn)生原因?yàn)殛兙┕艿朗菄鴥?nèi)首次采用3PE涂敷技術(shù)，涂敷商的涂敷水平有限，對(duì)工藝工程的控制能立相對(duì)較差，可能導(dǎo)致個(gè)別管道的涂敷工藝設(shè)置不當(dāng)造成防腐層的粘接力差。防腐層剝離強(qiáng)度低只是個(gè)別部位，而且只要防腐層無破損，也不會(huì)造成管道腐蝕。
上一條： 熱浸塑穿線管有口皆碑
下一條： 燃?xì)廨斔陀?PE防腐鋼管
